GL-250龙门式数控等离子切割机

GL-250龙门式数控等离子切割机

性能优势可任意方位切割,切割表面粗糙度小及精度高、变形小。结构合理、操作简单、工艺先进。

切割方式:火焰切割,等离子切割

切割厚度: 6-200mm

【应用范围】适用于广告、汽车、船舶、钣金加工、通风设备及工程。

24小时热线18537915160

免费咨询报价 二维码

产品介绍

GL-250型龙门式数控火焰等离子切割机是我公司在吸收国内外先进软硬件技术基础上,为配套金属结构件加工而自行开发研制的一种高效率钢板自动切割下料设备,可纵向和横向直接切割,也可圆弧曲线的任意方位切割,切割表面粗糙度及精度高、变形小。该机具有结构合理、操作简单、工艺先进等优点。

突出优势

  • 采用双边驱动,重型机身设计

    双边24公斤火车轨道,横梁退火消除应力。

  • 配备自动调高系统,操作很方便

    可根据用户要求配置火焰/离子割炬及配套自动调高系统,可配置数控切割与直条切割两用,可选配自动调高系统。

  • 可切割出直线,圆弧构成的任意平面形状,图形动静态显示,直观易学

    数控离子/火焰切割系统可切割出直线和圆弧构成的任意平面形状零件,可以直接在机器上编程。

  • 设备采用集成化模块设计,自动化程度高

    数控及驱动采用模块式集成化设计,操作与维护简单方便。


产品参数

项  目可达指标
割炬升降行程(㎜)1-150
切割厚度(mm)火焰切割:6-200【穿孔80】mm
等离子切割:视等离子电源大小而定
导轨安装精度1).主导轨侧面直线度:≤0.2mm/3000mm
2).副导轨侧面直线度:≤0.2mm/3000mm
3).主导轨和副导轨纵向轨面与水平面平行度:±0.2mm/1000mm
交点偏移±0.2㎜A) 设备整机定位精度、重复精度:符合JB/T5102-1999标准
B) 切割尺寸精度、切面质量:符合JB/T10045.4-1999标准
直线度±0.2㎜
圆度±0.2㎜
对角线差±0.5㎜
直线重复定位精度±0.2㎜
自动调高精度±0.3㎜
横向直线定位精度±0.2㎜
纵向直线定位精度±0.2㎜
整机运行速度0-12000mm/min
速度设定误差(%)≤±5%
切割速度火焰0-800mm/min  等离子0-6000mm/min
切割面粗糙度火焰≤100um;等离子≤150um
切割面平面度≤2.5/100*T(T为厚板)
切割零件的尺寸精度、直线度≤2mm

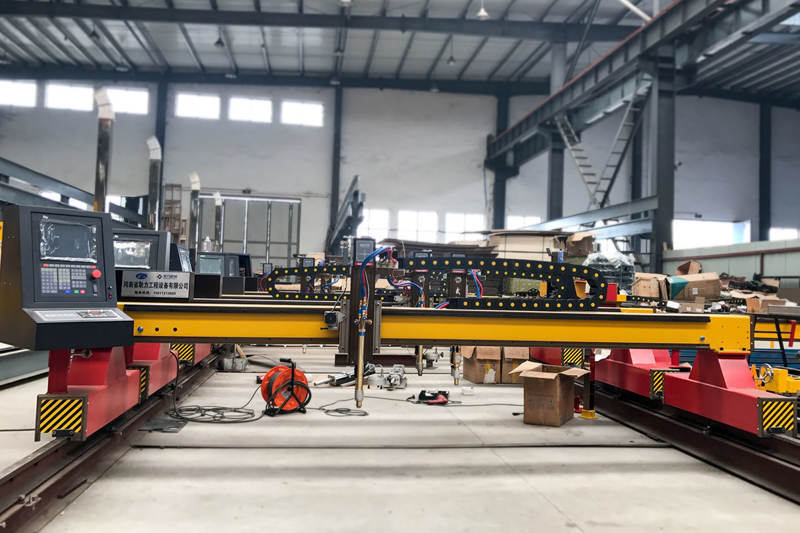

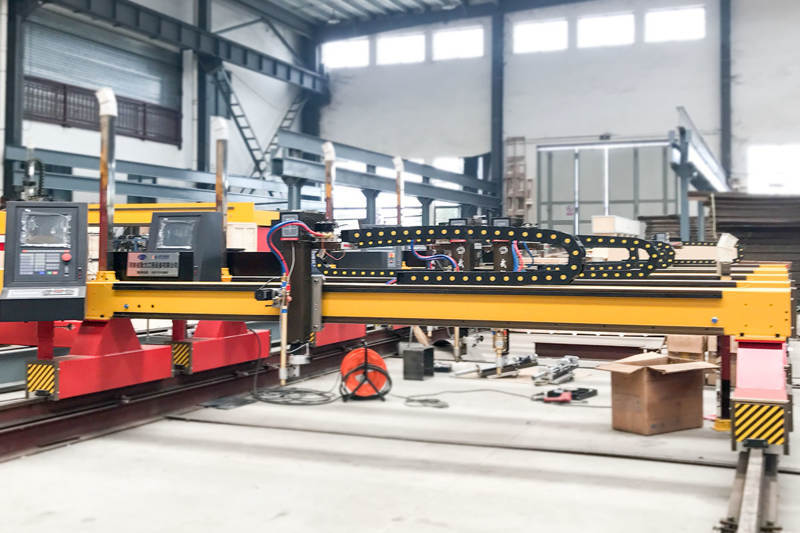

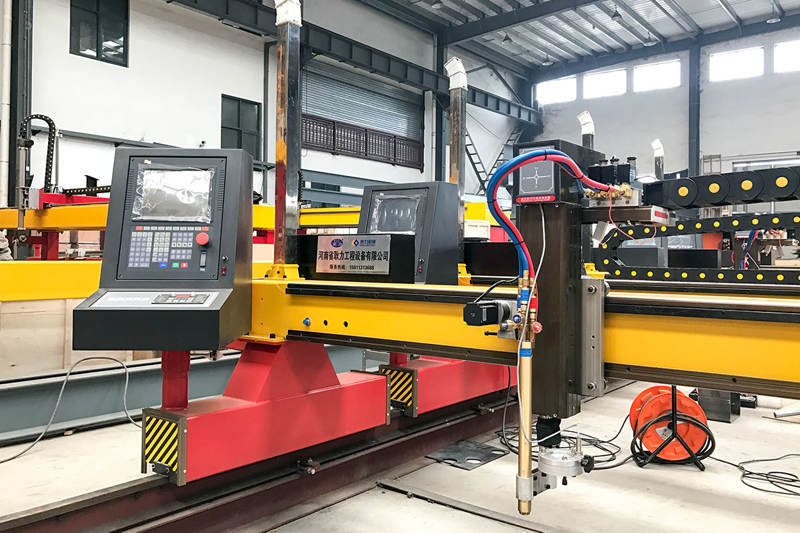

产品展示

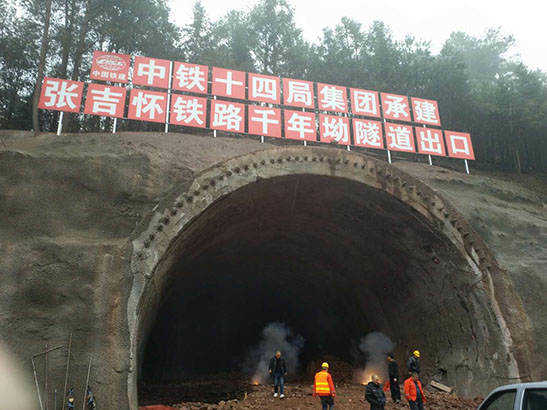

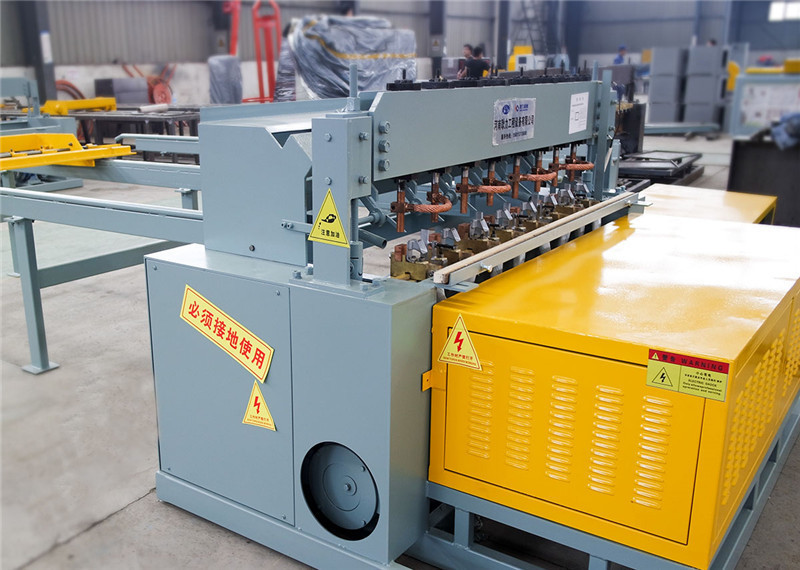

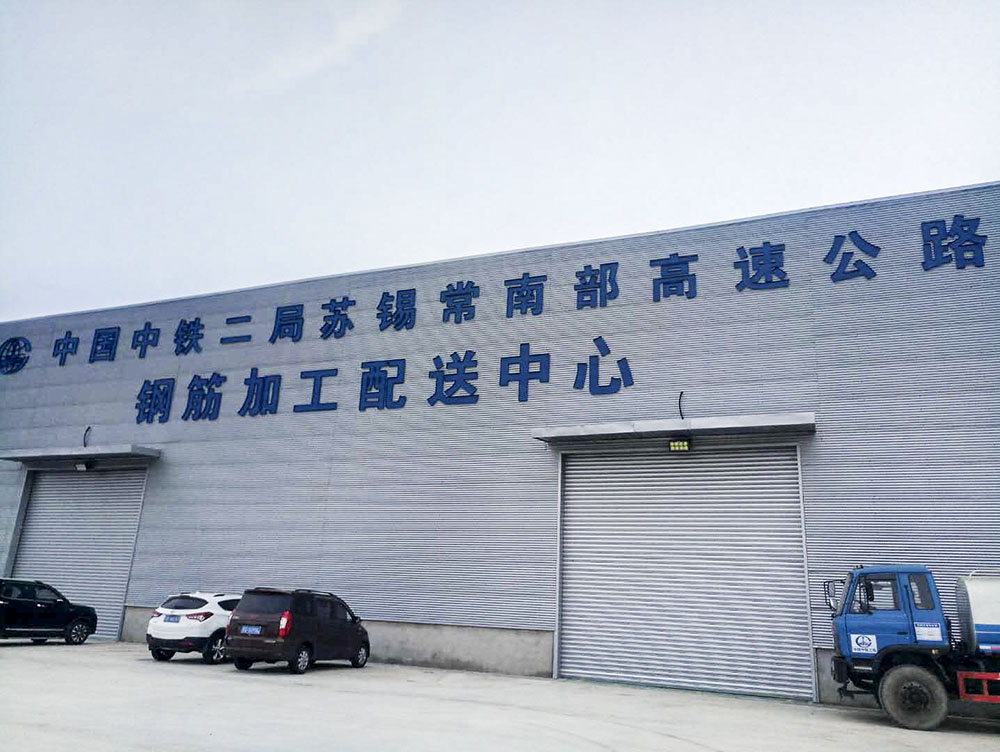

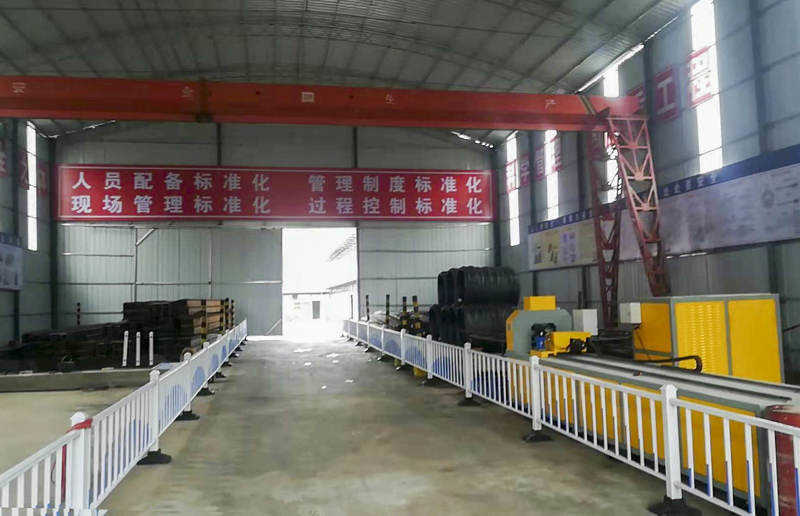

案例展示

案例展示
