钻孔灌注桩钢筋笼滚焊机客户使用案例

钻孔灌注桩钢筋笼滚焊机客户使用案例

数控钢筋笼滚焊机是一款由PLC控制，相比同行拥有更先进数控系统的桥梁、桩基用自动化加工钢筋笼的设备。钢筋笼滚焊机又称为钢筋笼成型机、钢筋滚笼机、钢筋笼绕筋机、滚焊机等，其实指向的都是同一款产品，如需查看请点击链接：http://www.igljx.com/p/skgjglhj.html

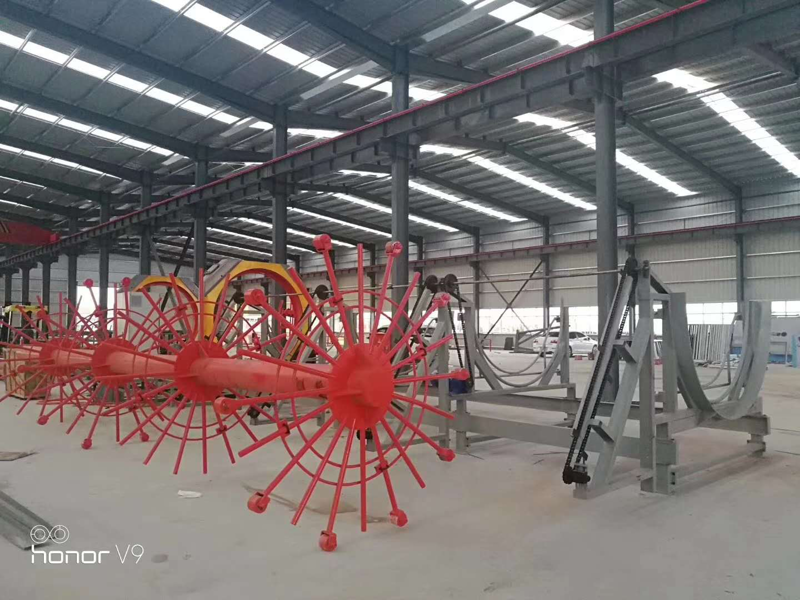

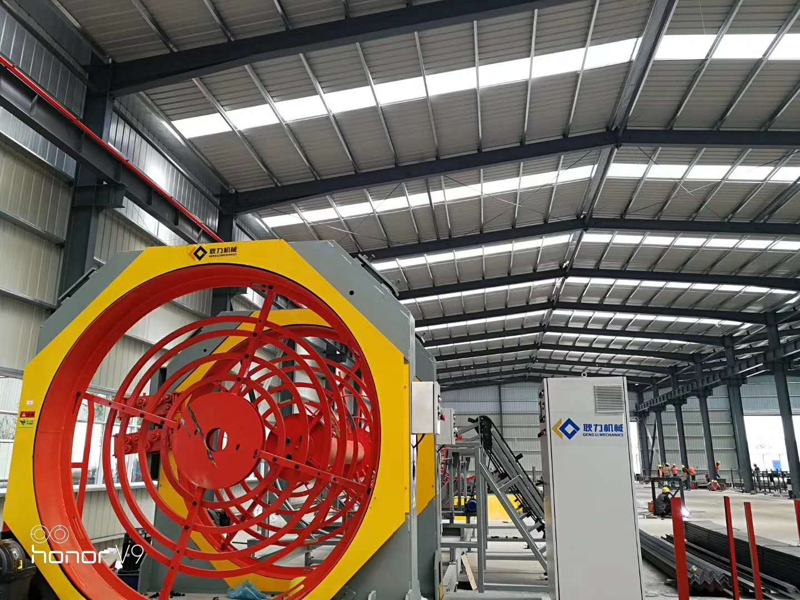

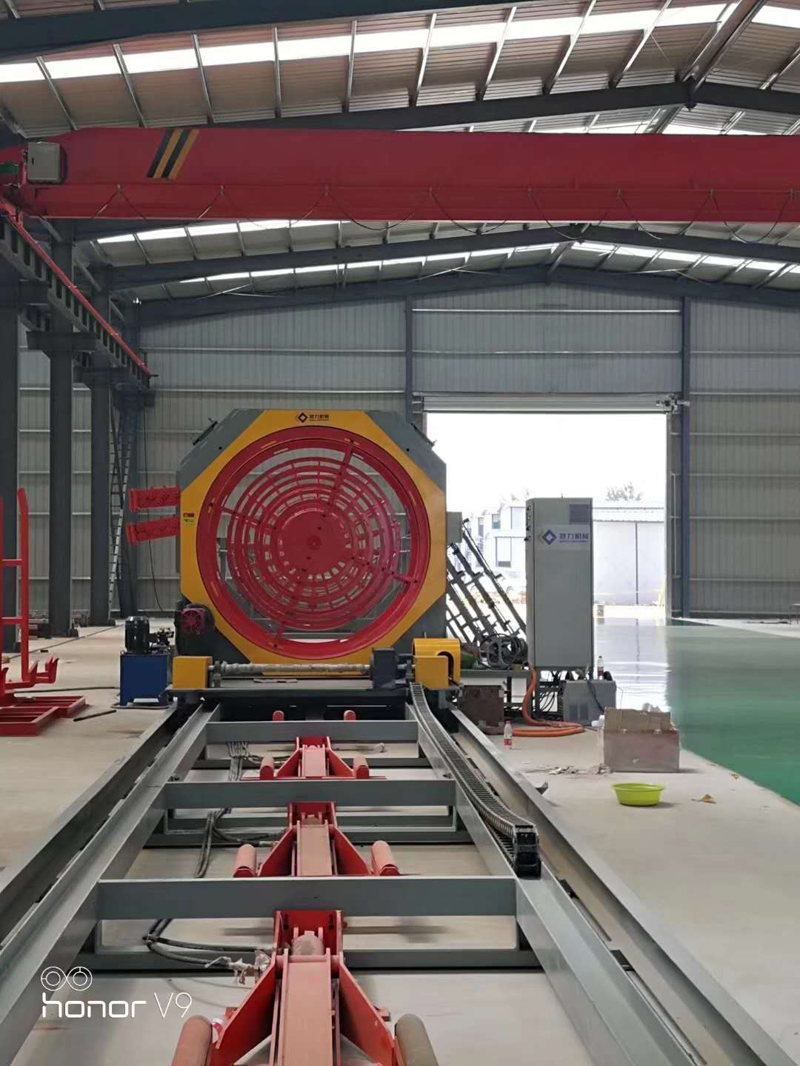

根据施工要求，数控钢筋笼滚焊机中钢筋笼的主筋通过人工穿过固定旋转盘相应模板圆孔至移动旋转盘的相应孔中进行固定，把盘筋（绕筋）端头先焊接在一根主筋上，然后通过固定旋转盘及移动旋转盘转动把绕筋缠绕在主筋上（移动盘是一边旋转一边后移），同时进行焊接，从而形成产品钢筋笼---这就是钻孔灌注桩钢筋笼滚焊机,即“钢筋笼成型机”的工作原理。钢筋笼滚焊机具体操作流程如下图所示：

我公司生产的钢筋笼滚焊机可加工钢筋笼桩径范围：300-2500mm，主筋直径：φ12-φ40mm，盘筋直径：φ5-φ14mm，3-27米的钢筋笼都是可以加工的，那么有个问题就必须要考虑了，那就是钢筋笼滚焊机的精度，如何保证加工的成品钢筋笼直径一致，高精度，主筋、缠绕筋间距均匀呢？一般的传统制作钢筋笼方式很难满足现代化需求，出来的成品质量差，很难达到规范要求，而我司-耿力机械生产的数控钢筋笼滚焊机，操作前先设定好间距参数，然后由PLC控制行驶速度和旋转速度，从而有效保证其加工出来的产品质量。

钢筋笼滚焊机优势体现在哪里呢？

1、加工钢筋笼速度快：正常情况下备料、滚焊、加强筋安装、探测管安装、导向垫块安装，6-8个人每天可以加工出20多个12米长成品钢筋笼。

2、成品钢筋笼质量稳定可靠：实际上，手工生产钢筋笼时工程监理几乎每天都到加工现场进行检查，而使用机械加工后，监理对机械化加工的钢筋笼基本实行了“免检”。不仅如此，由于采用数控机械化作业，某种程度上还大大提升了钢筋笼的加工质量，使得钢筋笼主筋绕筋间距均匀，成品笼子直径基本一致。

3、焊点牢固：主筋分布精度高，一致性好，为钢筋笼后续的快速对接提供了基础。

4、知名品牌伺服电机高同步，大大提高了生产效率。

5、钢板厚度较同行都更精进，用料扎实，分金盘实心。

6、可根据桥梁高度做钢筋笼对接，省材省时省力更省心。

需要说明的是，我司的钢筋笼滚焊机的控制系统主要由PLC 、HMI和变频器及电机组成，主要控制方式为：操作人员通过触摸屏(HMI)对所需加工的钢筋笼图形进行编辑，包括钢筋笼总长度和箍筋间距的设定，编辑完成并将指令下发到PLC后，PLC即可按照指定尺寸通过脉冲方式控制电机的行走和箍筋缠绕，自动完成钢筋笼加工。整个控制系统的数据运算工作也主要交给了PLC完成，在PLC程序中，加入了较多的运算子程序调用，提高了运算效率， 也减少了程序的扫描周期；动作执行部分的程序釆用了步进流程，结构比较清晰，可读性较高，同时也避免了程序处理复杂逻辑动作时的相互干扰和误动作的产生，提高了稳定性。另外，设备程序的结构主要分为数据录入（设备工作参数的设置、产品加工尺寸的设定）、状态监控（当前输入输出点的状态显示及手动操作）及信息提示（各种报警信息提示，参数设置的帮助提示）三部分。

通过以上机械化、数字化的操作来加工钢筋笼，在质量控制方面得到了很大保障，这也是我们相比同行做得更用心的地方，相信用过我们设备的单位都有二次合作的想法，具体客户案例可点击链接查看：
